Mal kein Motorrad / CNC Fräse


Hallo,

hier nach langem mal wieder ne Umbaustory von mir. Allerdings kein Motorrad...

Anhang 11591

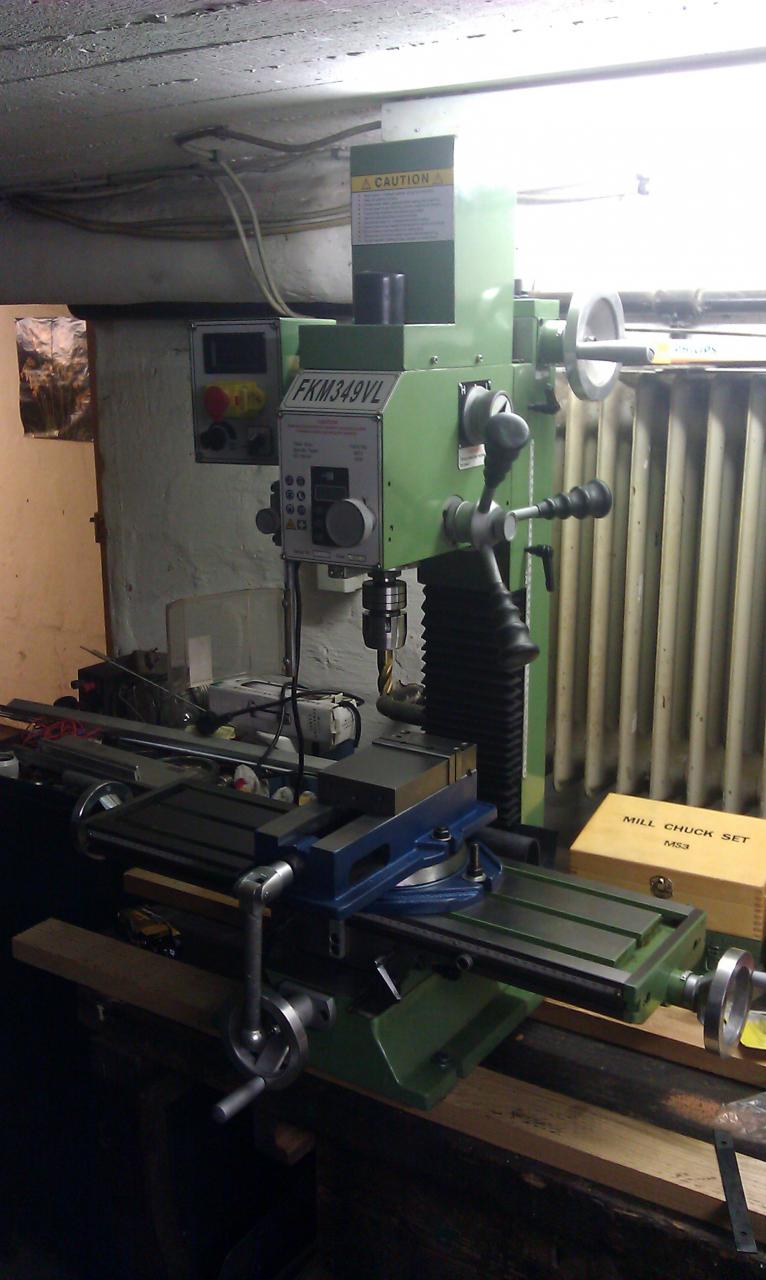

Eine FKM 349 VL Fräse

Wird nächste Woche auf CNC Steuerung umgerüstet :rock2:

Werd den Umbau hier mal dokumentieren ... dann auch mit richtigen Bildern ... hatte heute nur das Handy dabei ...

gruss

Marcel

Wow, sie ist echt schön ;)

Hast du die gebraucht gekauft? Und wenn ja, für wieviel? Sowas darf nämlich in keinem Haushalt fehlen ;)

Neu gekauft ... preis steht ja auf der Homepage ...

Als Steuerung kommt ne Triple Beast mit 3x Schrittmotoren dran

Hätte ja auch gut sein können, dass du die gebraucht gekauft hast und mit der Website dir das Zitieren der Leistungsmerkmale & Co sparen wolltest ;)

Bin gespannt, wie es dir gelingt.

Heute das Podest für die Fräse gebaut und die Steuerung bestellt. Mit etwas glück sollte es Samstag da sein. Dann alles vermessen und Adapter für die Motoren Fräsen.

:up:Klasse Teil. MAchst du auch ne Bestelliste dann auf?

erstmal zuende bauen und dann üben üben üben ...

Nice das sie Kugelrollspindeln hat, das man das Genauere Arbeiten auf jeden Fall leichter. Arbeitsbereich is auch groß genug für alles Mögliche was man so brauch für den Hobbybedarf.

Das Einzige was mich noch reizen würde, wären Vorschubmotoren für jede Achse, das hast du ja jetzt vor, aber wofür willste sie numerisch steuern?

Nette Sache! Bin gespannt auf die Doku.

yup deswegen ist es ja die fkm geworden und keine bf20 oder sowas ...

wie wofür numerisch ansteuern? damit ich meine solid edge sachen fräsen kann :)

Okay... naja, für den Hobbybereich denke ich, reicht auch das Konventionelle, aber CNC schadet ja nie :up:

Eine Ferigungsgenauigkeit von 1/1000 ist mit Kugelumlaufspindeln ja kein Problem, aber wie übernimmst du das mit der Messeinheit, wie kriegst du einen geschlossenen, schnellen, präzisen Regelkreis hin?

Hab vom Umrüsten überhaupt keine Ahnung, find das sehr interessant!

Ich hab da zwar auch keine Ahnung von, aber wenns CNC gesteuert wird, hat das Programm warscheinlich seine Befehle um den Radius x oder den Kreis mit Durchmesser y sauber auf den 100stel oder 1000stel zu fräsen.
Konventionell nen Kreis oder Radius fräsen erfordert dabei doch eine paar Jahre Erfahrung an einer Dreh/Fräsmaschine, das klappt bestimmt nicht auf Anhieb

naja sobald du kompliziertere Formen herstellen willst ists cnc schon praktisch ... mal davon abgesehen ist die cnc umrüstung eh der kleinste teil der kosten ...

1/1000mm toleranz kriegste zuhause niemals hin ... schön wären <5/100mm ... sollte eigentlich machbar sein ...

messeinheit haste erst bei den richtig großen/teuren maschinen ... die Steuerung gibt die Schritte vor die der Schrittmotor machen soll und verlässt sich dann auch drauf dass er das macht. sofern der motor leistungstechnisch groß genug dimensioniert ist für die maschine/gewicht/steigung der spindel/etc dann ist das auch kein problem.

Hab die 4,5NM Motoren genommen die reichen auf jedenfall mehr als dicke aus ...

gutes Forum dafür ist www.cncecke.de

gruss

Marcel

Moin,
naja, Kreistaschen, Radien etc., sollte auf einer konventionellen Maschine auch kein Problem sein. Bin ja auch noch relativ jungsch, schaff das ja auch. Im Zweifelsfalle schnappste dir direkt den passenden Fräser bzw. schleifst dir aus Drehstahl mal schnell den passenden Radius.

Natürlich, mit CNC machste dir das Leben um einiges einfacher und hast einfach mehr Möglichkeiten, schon toll.

Die Genauigkeit reicht ja mehr als dicke aus, Passmaße wirste ja wohl eher weniger brauchen.

Son Schrittmesssystem is ja relativ häufig anzutreffen, also muss doch auch iwie ein geschlossener Regelkreis möglich sein um ständig Ist und Sollwert vergleichen und korrigen zu können?

Musste da nen Ref. Punkt zuvor anfahren, wie definierst bzw baust du den nachträglich ein?

Bin sehr gespannt!

Den referenzpunkt kannste dir im programm beliebig hinlegen. Am besten an eine ecke und diese dann per kantentaster anfahren

Heute mal die Fräse an ihren endgültigen Standort befördert und mir mal die Wellenaufnahmen im Detail angesehen

Morgen oder Montag werden die Adapter gefräst. Dann muss nurnoch die Steuerung samt Motoren geliefert werden und es kann weitergehen.

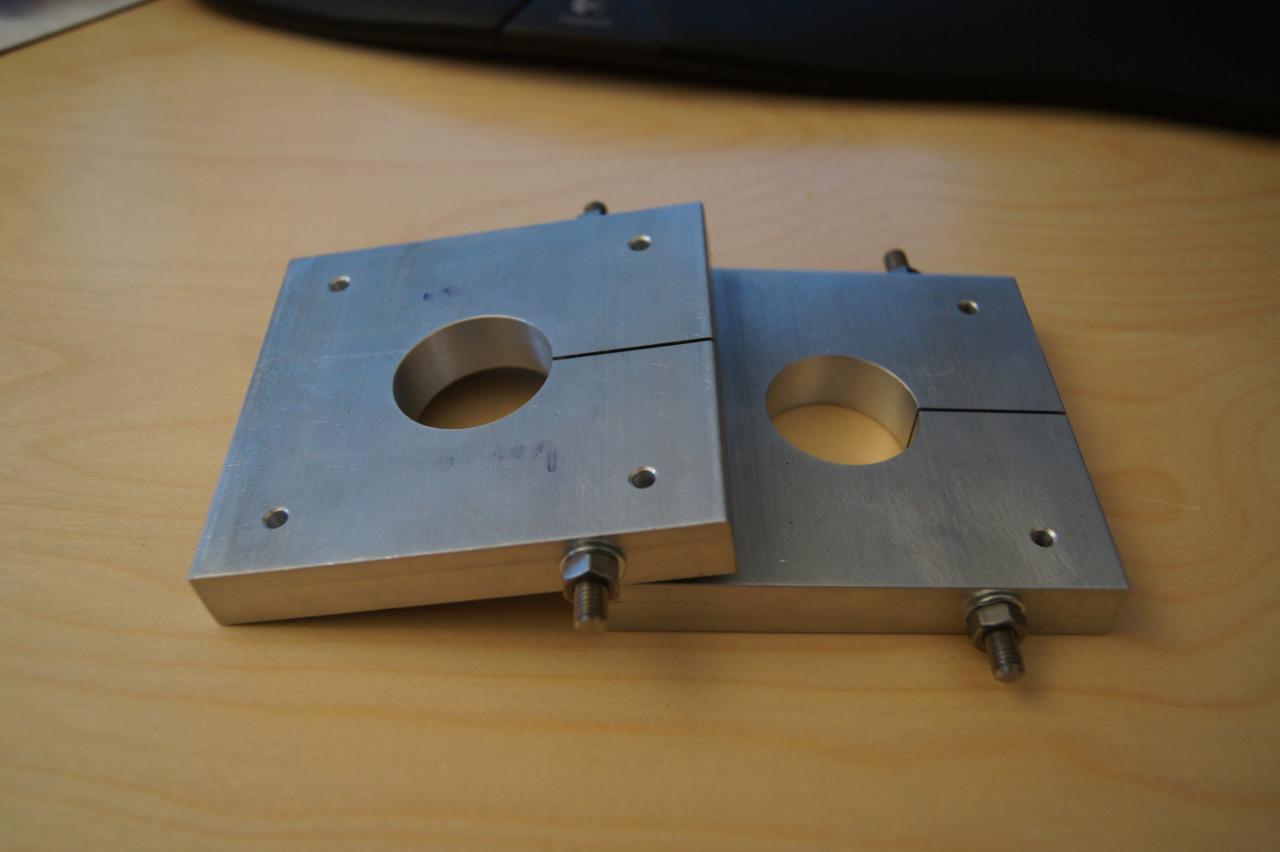

Heute die Adapter für X und Y gefräst. Für die Z-Achse muss ich erst noch neues Material besorgen.

Anhang 11615

mitlerweile sind fast alle Pakete da

- Material für Z
- Ausdrehkopf samt Drehstählen
- Kupplungen für alle 3 Achsen
- Steuerungsrechner

damit sollte der Inbetriebnahme von X und Y morgen nichts mehr im Wege stehen :)

Sobald die laufen kann ich den Halter fü Z anfertigen.

Kannst dich ja dabei mal Filmen und es einstellen

It's alive!

http://www.youtube.com/watch?v=g-MSdwcXMn0&hd=1

Test der X- & Y-Achse

Na das sieht ja schon vielversprechend aus :up:

Sehr geil!

Nur weiter so ;) bin auf das endgültige Ergebnis gespannt!

Boa du bist ja genial

:laola: und :up: Nicht schlecht Herr Specht (äh Verdult ;) )

Mit der Steuersoftware komm ich gaaanz langsam auch klar ... hoffe im Laufe der Woche die Zeit zu finden ( Urlaub is morgen vorbei :-( ) den Halter für die Z-Achse zu fertigen ...

Moin Verdi,

In welcher Programmiersprache läuft die Steuerung denn?

DIN, SIEMENS, FANUC, HEIDENHAIN, etc.?

Vllt. kann ich Dir noch n paar Unterlagen o. Tips z. Steuerung / Programmierung zu kommen lassen?

Steuersoftware ist mach3 die verarbeitet normalen g code

Bei normaler DIN Steuerung, gibts ja z. Glück im Netz viel zugängliches Material :D

Muss den code ja auch höchstens mal anpassen wenn er aus dem cam system kommt

Mal schauen was da noch alles kommt :-) steh ja noch ganz am anfang

Ich hab da noch div. Zeichnungen womit du spielen kannst....:crazy:

Immer her damit :-)

N paar lecker Gabelbrücken in Kleinstserie f. d. GS wären geil :D

Oder Fußrastenanlagen ;)

Ich glaub bis ich gabelbrücken fertigen kann ists noch ein laaaaanger lernweg....

Ach Quatsch, alles Übungssache und mit CAD mal fix gemacht :D

mal schauen was sich machen lässt :-)

Ich bin so neidisch :D Das ist echt die Steigerung zur Eisenbahn auffm Dachboden :anbet:

Verdi, hast du in irgend einer Weise beruflich schonmal damit zu tun gehabt oder irgendwelche "Vorbildung" diesbezüglich, also ausbildungstechnisch oder studientechnisch?

Oder hast du dir das alles durch Eigenstudium erarbeitet?

Bin diplom wirtschaftsinformatiker

Kann also mit computern umgehen und ausrechnen was die teile kosten

Rest is learning by doing und viel viel lesen und fragen

Dann ziehe ich meinen Hut ;)
Selbst als angehender Maschinenbauer würd ich mir das noch nicht zutrauen :)


Bin gespannt, was die ersten "Projekte" sind ;)

sooo daumen drücken bitte heute fliegen die ersten Späne ... der Adapter für Z wird gefertigt ...

Servus,

mich würde dann auch mal interessieren was der ganze Spaß insgesamt so kostet.

Und warum hast du dir nicht einfach ne kleine fertige CNC gekauft? die gibts doch als Portalfräse bereits für wenige tsd. €

Siemens Sinumerik und Heidenhain Unterlagen könnt ich dir auch zukommen lassen, aber gibt es sicherlich auch im Internet.

Kann dir auch paar Zeichnungen zukommen lassen für Anfänger/Beginner/Azubis, wo du erstmal die Grundfertigkeiten kennenlernst.

Hast du eig. alles an Werkzeugen?
Wie schaut es aus mit Messmitteln?

Diese Kosten sollten die Maschinenkosten ja noch um einiges übersteigen....

@Uboot mit allem so ca 3.500 euro. Die portalfräsen taugen zur metallbearbeitung nur sehr bedingt....

@newbie: zeichnungen nehm ich immer gerne. Mail adresse siehe impressum. An messgeräten braucht man für die meisten sachen nicht mehr als nen kantentaser, messuhr, fühlehebelmessgerät und nen messschieber. Und das kriegste zusammen für unter 200 euro

Halter für Z hab ich gestern angefangen. Ist aber noch nicht fertig. Hatte vor ort nur nen 10mm Bohrer und das ausspindeln auf 45mm hat ne ganze weile gedauert... Werd es hoffentlich heute abend fertig machen

Planfräsen

http://www.youtube.com/watch?v=OVdiL9rvydA&hd=1

Fräsen

http://www.youtube.com/watch?v=8vyIZ7t9lyg&hd=1

Ausdrehen

http://www.youtube.com/watch?v=d42jxz50i9U&hd=1

fehlt nur noch des schmiermittel

Wozu? Vernünftiges alu kann man wunderbar trocken bearbeiten

du könntest damit die standzeit deines fräsers erhöhen...die kosten doch sicher auch ne stange geld?!!?

Cool! aber ne Auffangeinrichtung der Spänne musst du noch bauen!
