Gangsensor / Ganganzeige


Hallo,

ich hab vor mir ne Ganganzeige zu bauen.

Zum Glück findet man schon einiges hier im Forum dazu.

Ich werd das ganze ein bisschen dokumentieren, und bin auf eure Tipps gespannt ;-)

Gangsensor ist schon bestellt:
http://www.ebay.de/itm/136-Suzuki-GS...item5404807459

Ich hoffe der passt, heute hab ich den originalen abgebaut, um zu sehen wie dieser belegt ist.

Bei meinem originalen ist nur die Neutralganganzeige belegt.
(Bj 94)

Die Anzeige will ich selbst bauen mittels einer 7 Segment Anzeige.

mfg

Servus,

kannst auch hier schauen: http://forum.gs-500.de/showthread.ph...ht=ganganzeige

Hallo,

ja den Thread hab ich bereits gesehen ;-)

Ich will mich nur ungern in das Projekt von jemand anders einmischen, um dort meines vorzustellen.

Aber das dort geleistete zu übertreffen wird reichlich schwer denk ich :D

mfg

Soo,

jetzt hab ich den Gangsensor und die Platine dazu eingebaut.

Eins vorab:

Es gibt natürlich Layouts zu der Platine die einiges kleiner sind als mein Layout.., ABER, diese sind meist extrem nahe beieinander oder es liegen 10x Brückendrähte übereinander, da hab ich lieber eine größere Platine, aber das kann ja jeder machen wie er möchte.

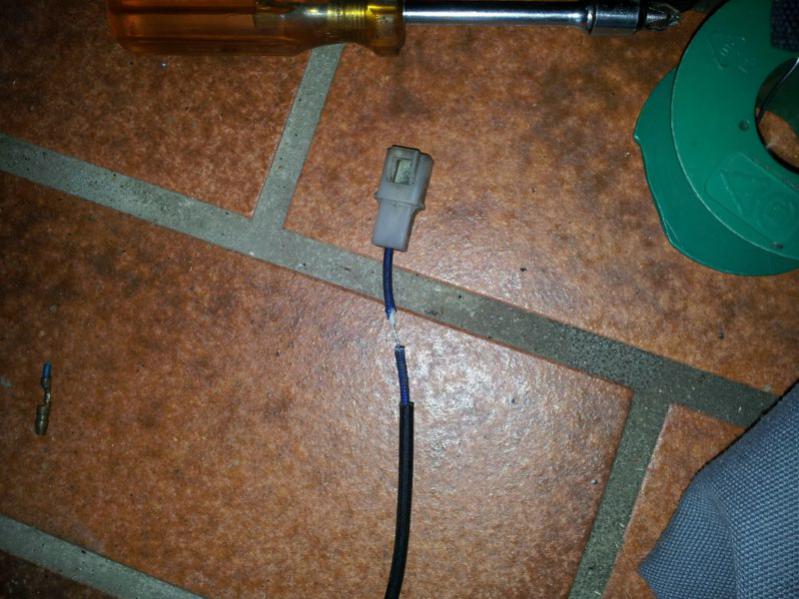

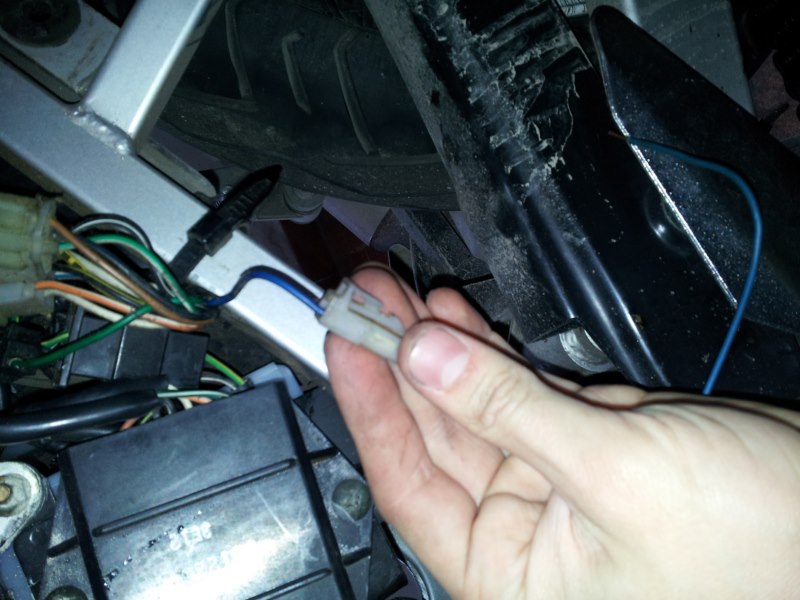

Den Stecker vom alten Gangsensor hab ich abgeschnitten, und am neuen angebracht, um den Kabelbaum der GS nicht bearbeiten zu müssen.

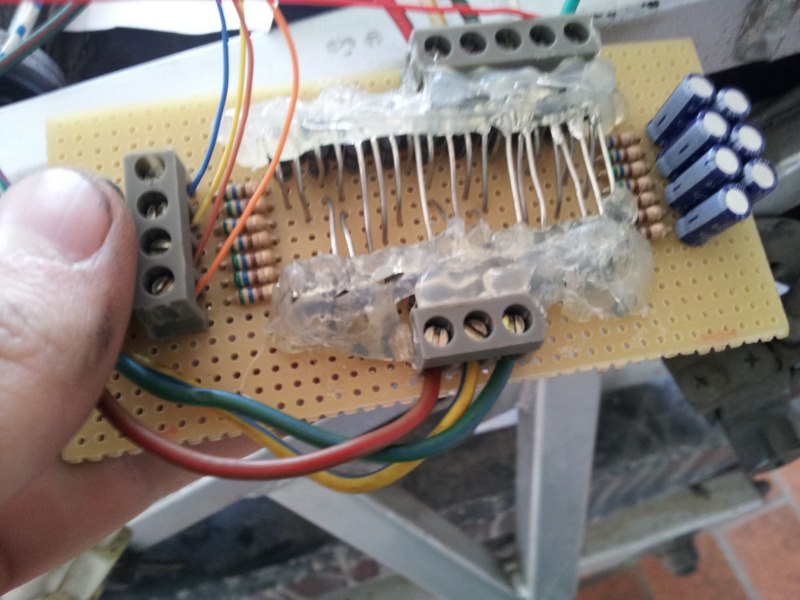

Die Platine hab ich simpel aufgebaut, nur mit Dioden Widerständen Kondensatoren.

Die Dioden haben die Aufgabe, das bei dem jeweiligen Gang auch nur die richtigen Segmente leuchten, und nicht alle..

Die Widerstände sind zum einen als Vorwiderstände für die Segmente der 7 Segment Anzeige gedacht, zum andern als Widerstände für die Kondensatoren. (Lässt man die Elkos ohne Widerstände aufladen, fließt kurzzeitig ein sehr großer Strom, der eventuell schneller zum Kontaktabbrand führen kann)

Mehr ist auch schon nicht mehr drauf auf der Platine ;-), wenn man den Leergang so wie ich als 0 anzeigen will, braucht man genau 33 Dioden.

Eine Diode kostet unter 1 ct, von dem her hällt sich das in Grenzen :D

Natürlich hätte man das ganze auch mittels eines µC machen können,
ABER µC´s erfordern eine spezielle "Entkopplung" im KFZ Bereich, vorallem wegen der hohen Spitzenspannungen die auftreten können, ausserdem dachte ich wenn wirklich wer das so nachbauen will, geht das eigentlich ohne jegliche Vorkenntnisse, was bei nem µC nicht so einfach ist.

Was das angeht: Mit Elektronik kenn ich mich relativ gut aus, bei Fragen dazu kann man sich gerne bei mir melden ;-)

So, aber nun zu den Bildern:
Anhang 20182

Anhang 20183

Anhang 20184

Anhang 20185

Anhang 20186

Anhang 20187

Anhang 20188

Anhang 20189

Anhang 20190

Anhang 20191

Anhang 20192

Anhang 20193

Anhang 20194

Anhang 20195

Anhang 20196

Anhang 20197

Anhang 20198

Anhang 20199

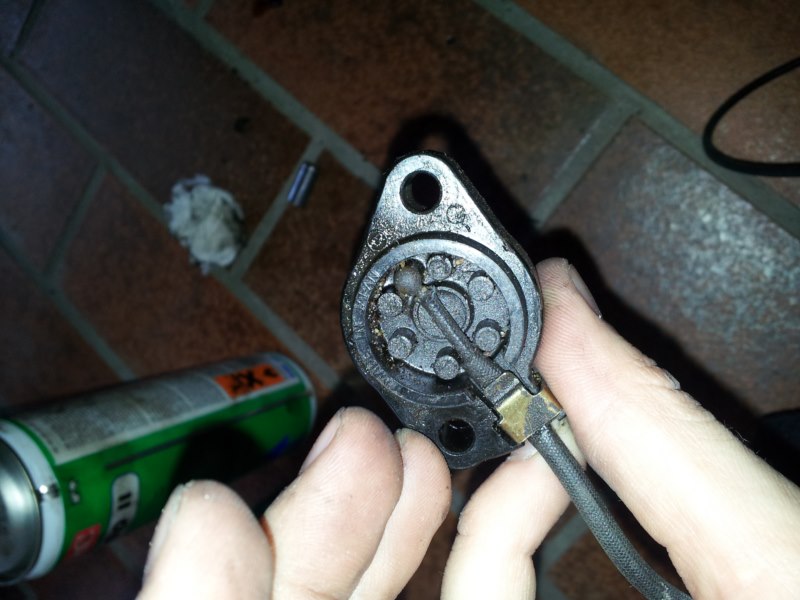

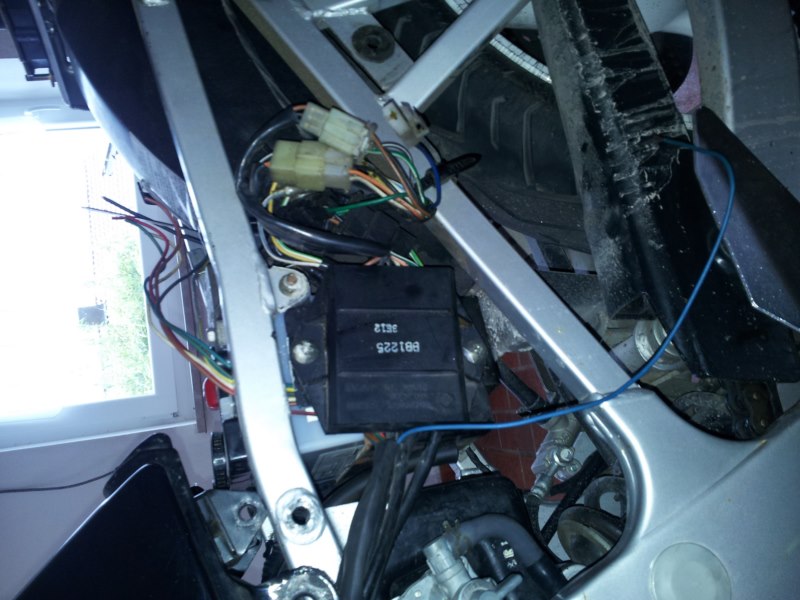

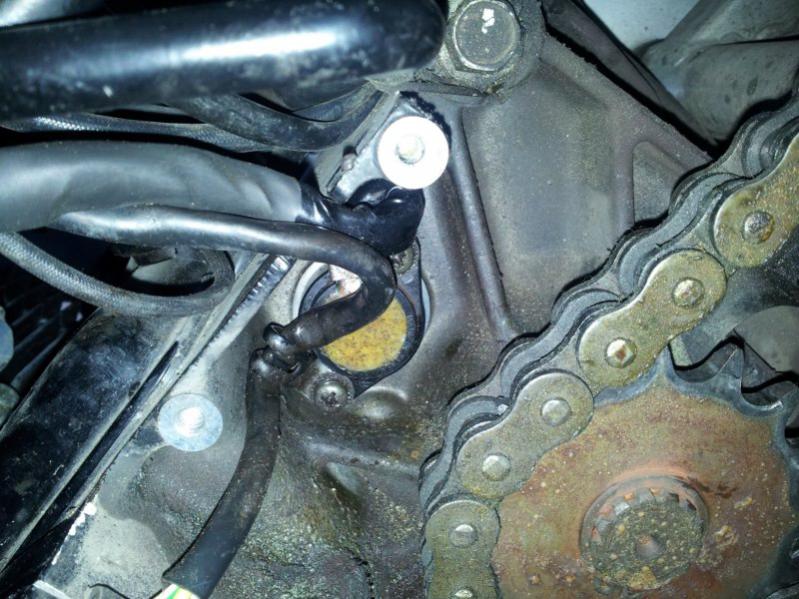

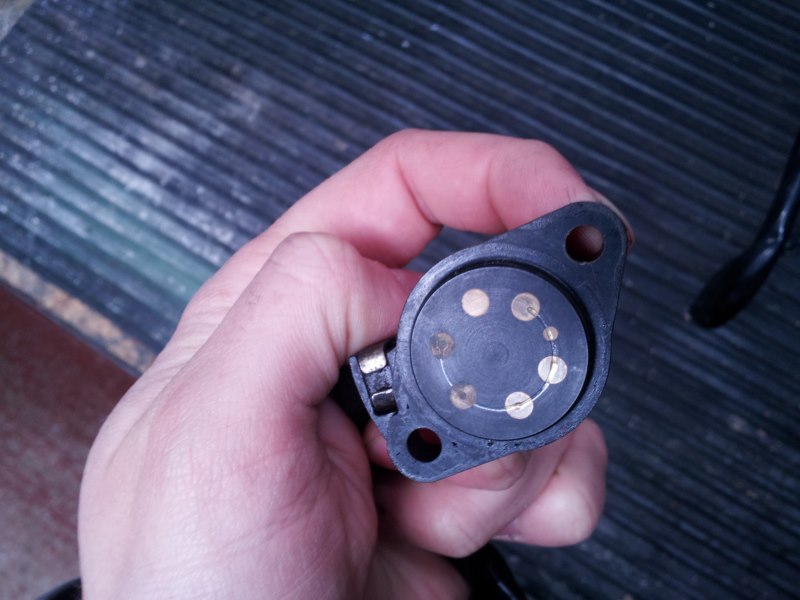

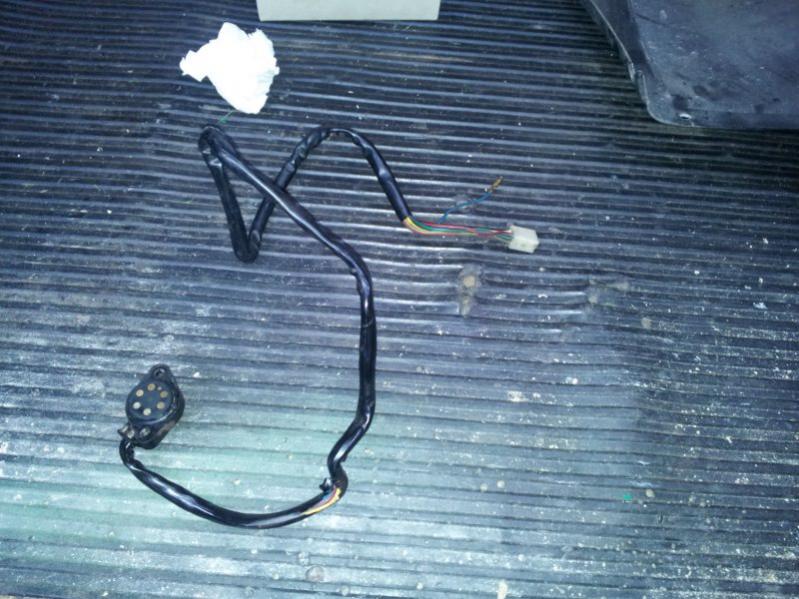

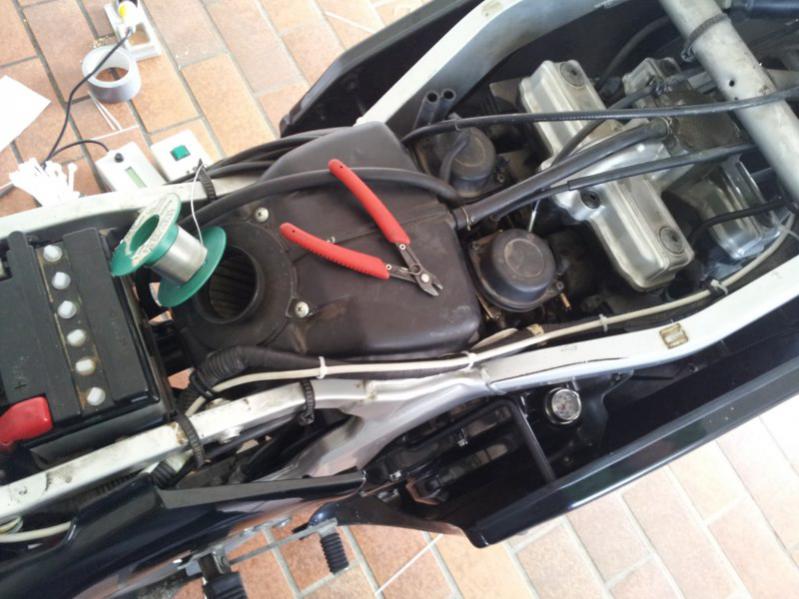

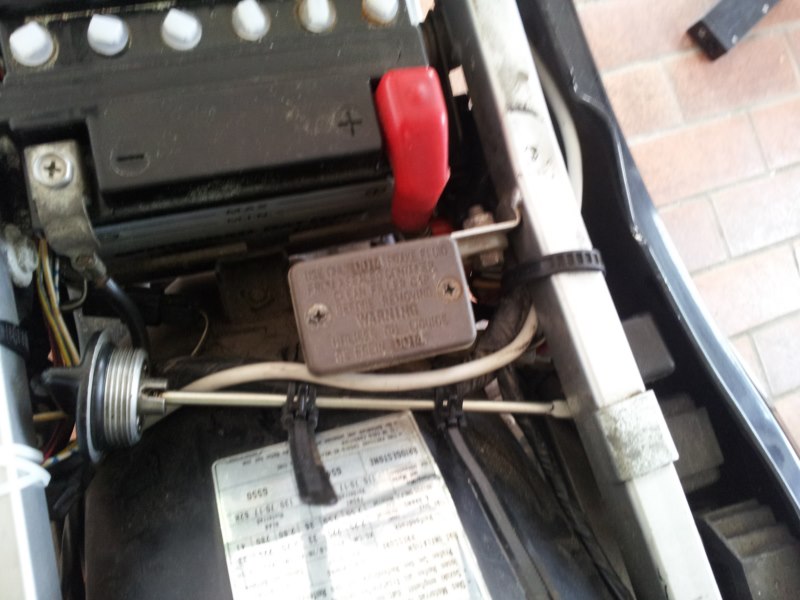

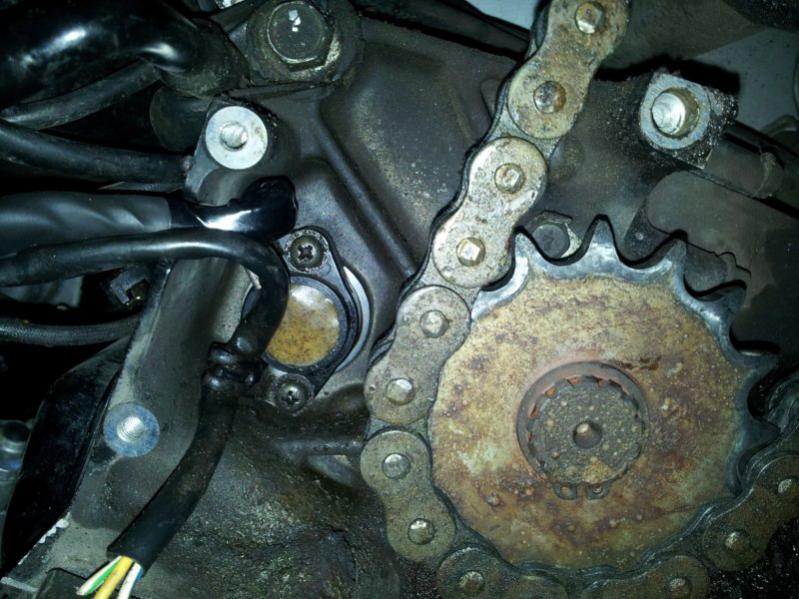

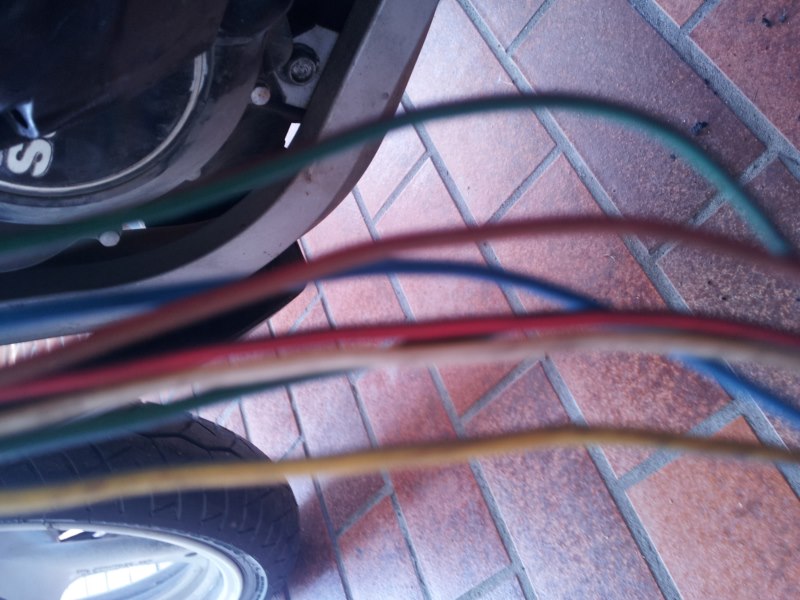

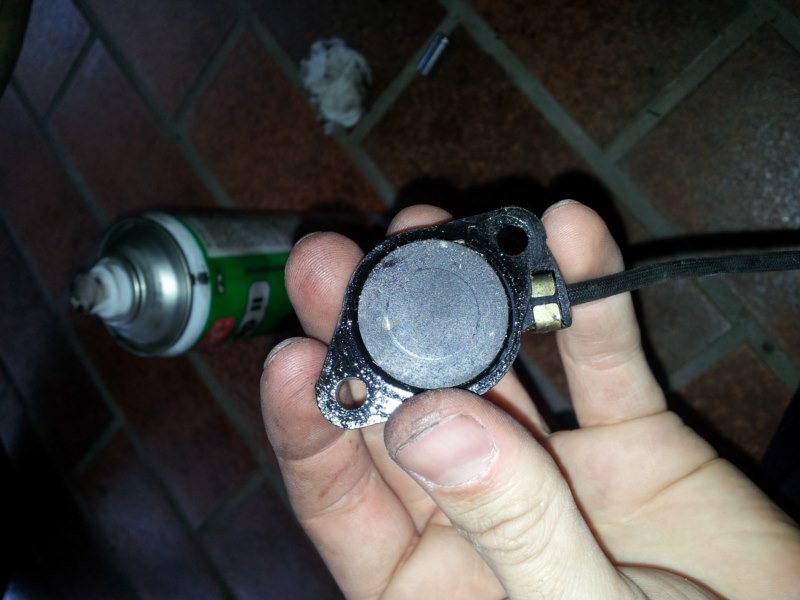

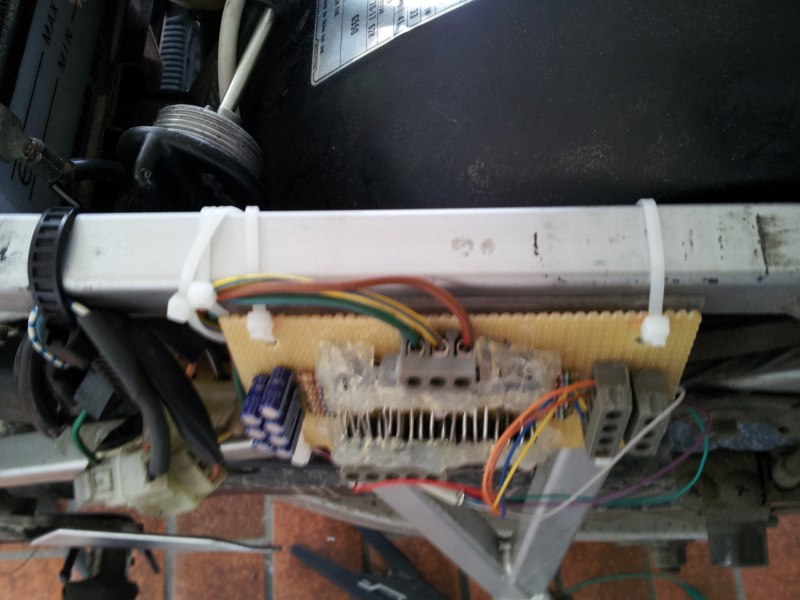

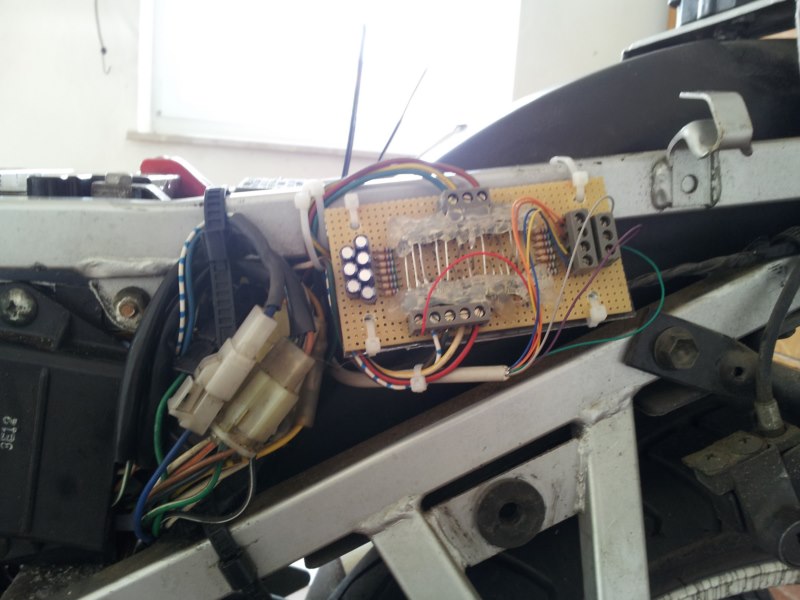

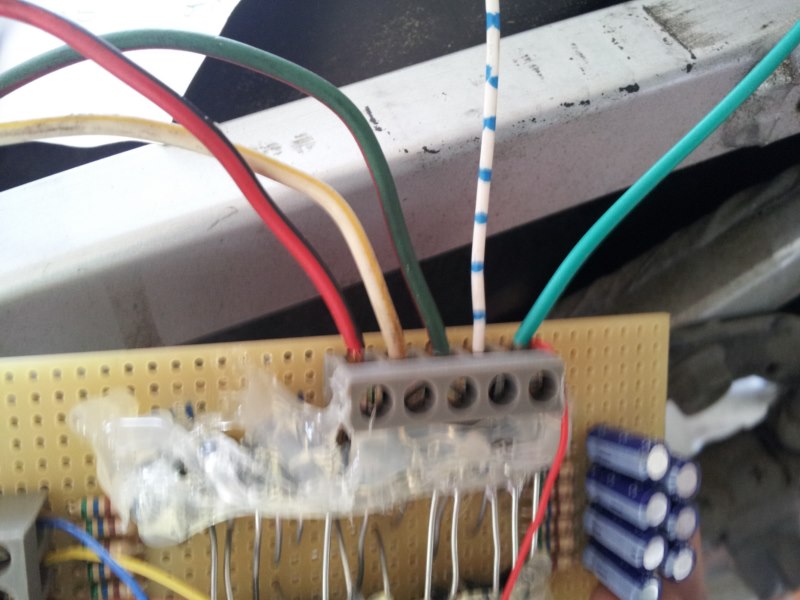

Zu sehen ist der alte Sensor, der neue Sensor, die Stecker, wie ich das verdrahtet habe etc ;-)

Keine Angst, die Platine kommt noch in ein Gehäuse, die ist nur vorläufig zum Test so montiert.
Es ist hald ne alte Plexiglasplatte dahinter, damit die Kontakte am Rahmen keinen kurzen machen.

Die 7 Segment Anzeige wird noch ordentlich bei den Instrumenten verbaut, dann schaut das auch nach was aus ;-)

Bilder gibts dann auch..

Hier das Video:

http://www.vidup.de/v/E7KwW/

Wenn die Anzeige nichts anzeigt, ist einfach kein Gang drinnen (Sprich ich hab den Gang nicht reingekriegt, ist im Stand auch nicht so einfach alle Gänge durchzuschalten, zu kuppeln, und zu filmen ;-)

Bitte berichtet mir was ihr von meinem kleinen Umbau haltet :D

Wer das Layout für die Platine gern hätte, einfach bescheid sagen dann stell ich das hier auch noch rein.

Bin gespannt was ihr dazu sagt.

mfg

Schade, dass die Bilder so klein sind und nicht hier im Forum im Beitrag hochgeladen wurden. So erkennt man nicht beliebig viel und in nicht allzuferner Zukunft sind sie verloren.

Wenn du über´m Textfeld auf die kleine Büroklammer klickst, öffnet sich ein Popup zum Verwalten der Anhänge.
Wenn die Bilder hochgelasen sind nochmal auf die Büroklammer klicken. Wählst du das Bild aus, wird es dort eingefügt, wo der Cursor grad steht. Ansonsten werden die Bilder am Ende des Postings angezeigt.

Edit: oh, das ist neu: man kann sogar Bilder aus dem Netz direkt hochladen. Das spart das Zwischenspeichern auf dem eigenen Rechner. Cool.

Hi,

danke für die Antwort ;-)

leider ist es so neu das es noch nicht funktioniert, deswegen hab ich auch einen externen Anbieter benutzt, der Forumsinterne Upload ist natürlich besser, und man muss nicht extra den link anklicken.

Hab ich ja über die Bilder auch hingeschrieben das der Upload leider nicht geht :-(

Eventuell magst du mal testen obs bei dir funktioniert?

Ich krieg ne Fehlermeldung von wegen Security Token nicht vorhanden.

mfg

Jetzt führen die Links zu großen Bildern.

Wenn ich versuche die kopierte Grafikadresse für den Forumsupload zu benutzen, sagt er mir:
http://abload.de/img/img_20140508_164408snle9.jpg:
Die unter der angegebenen URL zu findende Datei ist zu groß.

bei directupload.net kann ich mir aussuchen, wie die Bilder dargestellt werden...
Naja, solange abload.de die Bilder für immer für dich speichert, ist ja alles ok ;)

Hallo,

ja das hätte ich auch schon getestet.. ich weiß leider auch nicht warum das nicht funktioniert ;-)

Das Hochladen der Bilder klappt ja leider auch nicht..

Und die Thumbnails von Abload werden auch nicht angezeigt, aber gut..

Ich denk es ist einfach nen Bug in der Forensoftware. Wenn der gefixed ist, kann ich die Bilder ja nochmal am Forenserver laden, dann sieht man auch die Miniaturanzeigen anständig.

mfg

Skalier die Bilder doch einfach etwas kleiner.
800x600 reicht doch vollkommen aus.
Dann wirst du die sicherlich problemlos in rauen Mengen hier im Forum hochladen können und sie gehen nie wieder verloren ;)

Das hatte ich schon öfter; wenn du aber die Bilder einzeln hoch lädst, sollte es klappen. Offensichtlich liegt es bei mehrern Bildern an der Größe bzw. Gesamtgrößer der Uploads.

Ahh vielen Dank ;-) Daran lags :D Jetzt gehts ..

Bilder sind drinnen

mfg

Schön, dass es jetzt klappt.

Die Bilder mit dem vielen Kabelgedöns kann ich örtlich nicht richtig an der GS einordnen, klär mal bitte auf.

Hast du wirklich so ne Leitung mit vielen Drähten (geschirmtes Telefonkabel oder Netzwerkkabel o.ä.) für eigentlich starre Verlegung verwendet, oder sehe ich das falsch? Drähte gehören nicht in den KFZ-Bereich (sondern Litzen), sonst wird die Freude nicht von Dauer sein! :kuku:

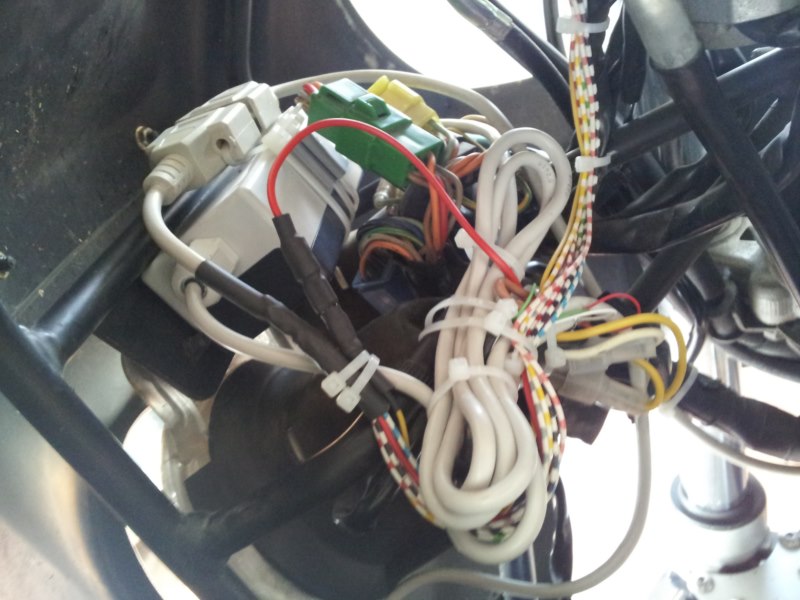

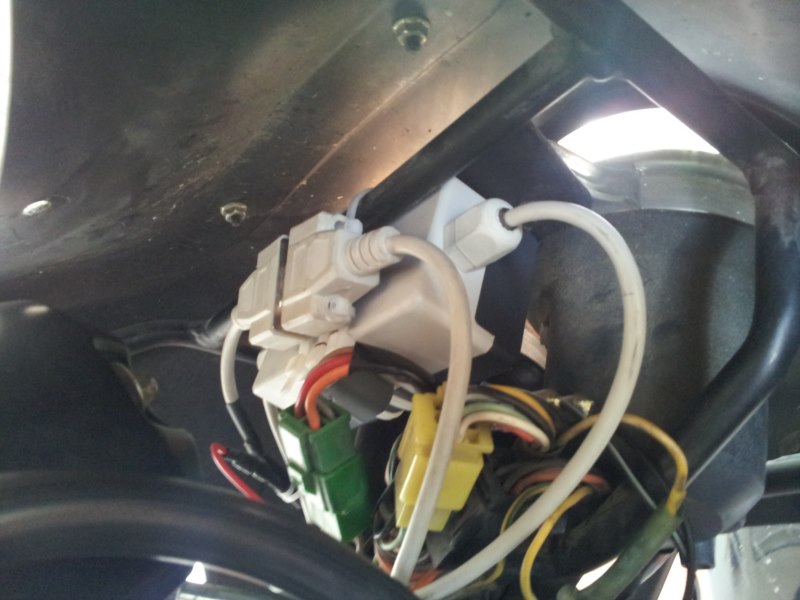

Also die ganze Verkabelung ist in der Lichtmaske, (Der kleine weiße Kasten vorne, ist etwas anderes, nämlich ein USB Ladegeräte fürs Navi)

Es wurden natürlich feindrähtige benutzt.

Das Kabel von der Platine zur Anzeige ist ein RS-232 Kabel, vorne gesteckt, damit man das Teil auch mal entfernen kann wenn man möchte.

Ach ja, ich hab die Five Stars Vollverkleidung, deswegen kannst du das ganze wohl nicht gleich einordnen ;-)

mfg

genau :grinser2:
Aber danke.
Ladegerät, hast du da was besonders gemacht (Spannungsregler, U-Spitzen abschneiden usw.)? Ich hätte gern mehr gewußt; und die Platine (Layout) hätte ich auch gern.

Hallo, die feinheiten der platine verrate ich morgen, bin nichtmer am pc;)

:gutenacht:, gehe jetzt auch.

Hallo,

Was meinst du mit Ladegerät? ;-)

Da die Platine nur mit Dioden aufgebaut ist und nicht mit einem Mikrocontroller, braucht man keine spezielle Schutzbeschaltung gegen Spannungsspitzen etc.

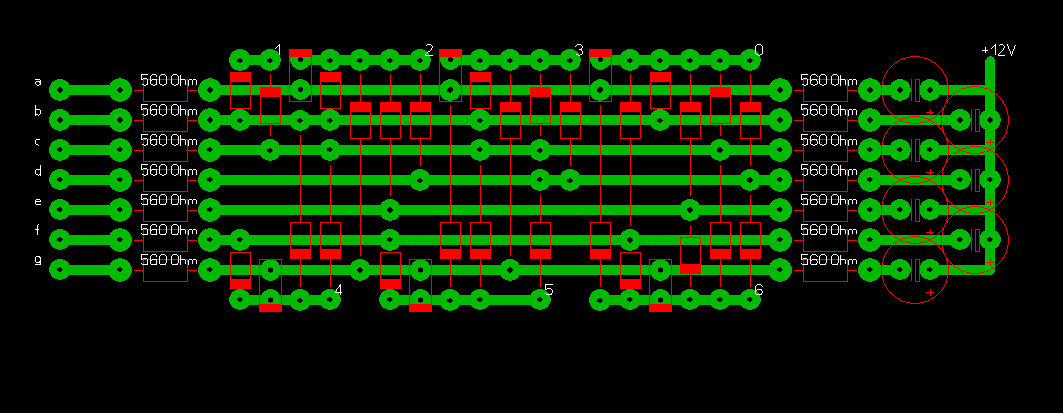

Layout:
Anhang 20210

mfg

Zitat: Was meinst du mit Ladegerät? :wink:


na das hier :grinser2:

Asso, das hier :D

Ja das hat ja mit dem Gangsensor nichts zu tun.

Ich brauch es, um mein Navi zu laden, und wenn ich mal länger unterwegs bin, mein Handy zu laden ;-)

Ich hab mir hald in die Lichtmaske ne USB Buchse eingebaut.

Da hab ich nen getakteten Spannungsregler verwendet, hierbei ist sehr wichtig das dieser speziell entkoppelt wird, wegen der Spannungsspitzen im KFZ.

Entkoppelt wird per Spule und Kondensatoren.

mfg

Gibts sowas schon fertig zu kaufen?

Dann lass dich mal nicht betteln und gib deine Geheimnisse preis :grinser2:

Festspannungsregler ist klar z.B. http://www.ebay.de/itm/290572036224?...%3AMEBIDX%3AIT .
Die Entkopplung ist sicher für alle interessant.

:D "Betteln lass"
Hier der Thread dazu:
https://forum.gs-500.de/showthread.php?t=34193

Bisschen nach unten Scrollen, dann findet man alles ;-)



mfg

da kommt bei mir das hier (als bildliche Darstellung):

"Dieser Verbindung wird nicht vertraut

Sie haben Firefox angewiesen, eine gesicherte Verbindung zu forum.gs-500.de aufzubauen, es kann aber nicht überprüft werden, ob die Verbindung sicher ist.

Wenn Sie normalerweise eine gesicherte Verbindung aufbauen, weist sich die Website mit einer vertrauenswürdigen Identifikation aus, um zu garantieren, dass Sie die richtige Website besuchen. Die Identifikation dieser Website dagegen kann nicht bestätigt werden.
Was sollte ich tun?"

Falls Sie für gewöhnlich keine Probleme mit dieser Website haben, könnte dieser Fehler bedeuten, dass jemand die Website fälscht. Sie sollten in dem Fall nicht fortfahren.

Jetzt dürfte der Link funktionieren ;-)

Ansonsten in die Forensuche eingeben:

Navi Halterung ; Mein Beispiel

Ja, Suche klappt, Link nicht. Egal jetzt!

Aber die Beschreibung/Bauplan der Entkoppelung habe ich trotzdem nicht gefunden - zu dumm zum Suchen? :cry:

Hmm, eine Anleitung hab ich so direkt auch nicht geschrieben, sondern eher Bilder reingestellt.

Mithilfe dieser und dem Link zum getaktetem Regler dürfte es eignlich schon klappen das ganze nachzubauen ;-)

http://forum.gs-500.de/attachment.ph...1&d=1391969956
http://forum.gs-500.de/attachment.ph...0&d=1391969946

Hoffentlich gehen die Links, bei mir funktionieren sie, extra getestet

mfg

Ja, die Links gehen, aber die BE kann man ja nicht in ihren Werten erkennen.
Sag doch einfach, welche Bauelemente du genommen hast :-D

Ok,

also:

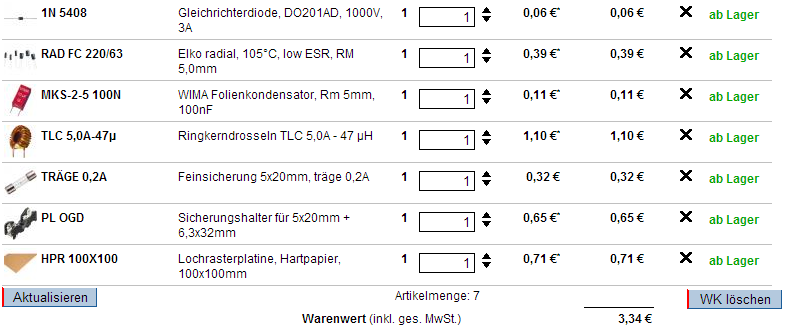

Die Induktivität weiß ich nicht genau, aber hier eine Liste von Bauteile die man auf jedenfall verwenden kann:

http://www.reichelt.de/MKS-2-5-100N/...N&SEARCH=100nF
http://www.reichelt.de/TR-GE-0-2A/3/...+Feinsicherung
http://www.reichelt.de/PL-OGD/3/inde...cherungshalter
http://www.reichelt.de/TLC-5-0A-47-/...&SEARCH=47%B5H
http://www.reichelt.de/Elkos-radial-...AD+FC+220%2F63
http://www.reichelt.de/1N-UF-AA-Diod...&artnr=1N+5408
http://www.reichelt.de/Lochraster-Lo...HRASTERPLATINE

Anhang 20216

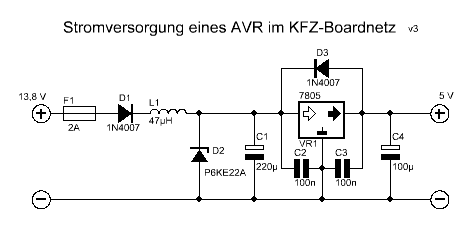

Ein Schaltplan um ein Ladegerät selbst zu bauen: (Mit Analagem Regler)
Anhang 20217


Und für nochmehr Infos:
http://halvar.at/elektronik/kleiner_...kfz_boardnetz/

http://www.dse-faq.elektronik-kompen...e-faq.htm#F.23


Soo, ich hoffe jetzt ist alles klar ;-)

mfg
