Hallo zusammen...
Da ich leider im Forum nichts gefunden habe, was mir hilft, schreibe ich jetzt selber mal einen Beitrag, in dem ich euch um Hilfe bitte.
Wir „restaurieren“ gerade eine GS500 /Baujahr 1990 und haben ein Problem. Angebaut war einmal so ein häßlicher Doppelscheinwerfer von Streetfighter. Wir wollen jetzt wieder den Original-Scheinwerfer anbringen. Leider mussten wohl für den Doppelscheinwerfer diverse Kabel umgeklemmt und oder gekappt werden.
Jetzt versuchen wir schon seit zwei Wochen, die Kabel so anzuklemmen, dass die vordere Beleuchtung wieder funktioniert. Aber es funktioniert einfach nicht und wir haben auch schon eine Sicherung gehimmelt.
Die hinteren Lampen funktionieren einwandfrei, das Problem ist also nur vorne.
Es folgt eine Aufstellung aller vorhandenen Kabel:
Vom linken Blinker kommen zwei Kabel:
ein schwarzes und ein schwarz-weißes (mit Stecker)
Vom rechten Blinker kommen zwei Kabel:
ein schwarzes und ein schwarz-weißes (mit Stecker)
In der Lampe befinden sich folgende Kabel:
Zwei gelb-weiße (mit Stecker/gehören vermutlich zusammen)
Zwei gelb-grüne (mit Stecker/gehören vermutlich zusammen)
Ein weißes (blank/ohne Stecker)
Ein schwarz-weißes (blank/vermutlich für H4-Lampe)
Zwei gelbe (blank/vermutlich für H4-Lampe)
Außen am Kabelbaum befinden sich folgende Kabel:
Ein braunes (mit Stecker)
Ein grünes (mit Stecker)
Ein schwarzes (mit Stecker)
Ein schwarz-weißes (blank)
Das interessanteste Kabel: Ein schwarz-weißes Kabel mit einem Doppelstecker, aus dem ein weiteres schwarz-weißes Kabel mit einem normalen Stecker herauskommt
Hat jemand eine Ahnung, welches Kabel wo angeschlossen werden muss? Aus dem Schaltplan der Reparaturanleitung werde ich nicht schlau...
Wenn es funktioniert, werde ich auch mal zwei Fotos einstellen.

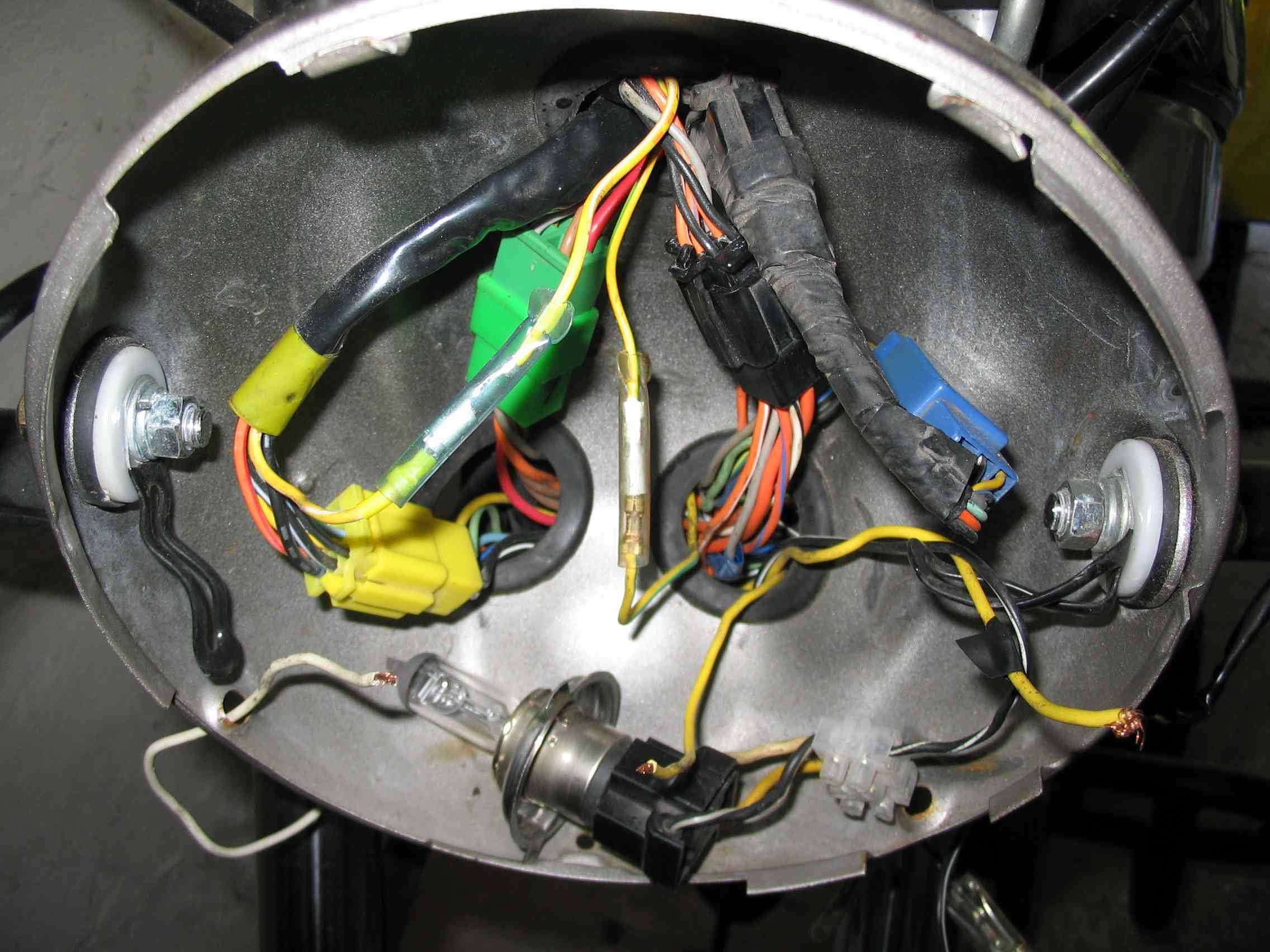

[attachment=2:qj6sbw40]IMG_1835-2.JPG[/attachment:qj6sbw40]
[attachment=1:qj6sbw40]IMG_1836-2.JPG[/attachment:qj6sbw40]
[attachment=0:qj6sbw40]IMG_1839-2.JPG[/attachment:qj6sbw40]
Ich freue mich über jede Hilfe!!! Ich will endlich zum TÜV und wieder fahren, aber mit der Lampe komme ich garantiert nicht durch... *grins*
Schöne Grüße aus Aachen
Markus
