Chris83 · 14.09.2008, 16:20:31

Hallo Leute habe da nen Problem mit ner Five Stars Vollverkleidung.
Habe die gebraucht erstanden und mir fehlt nen Anbauanleitung.
Also wäre das echt Super wenn mir Jemand weiterhelfen könnte

Tobe · 17.09.2008, 14:04:05

Bin auch grade am Montieren und habe mal ein paar Bilder gemacht.

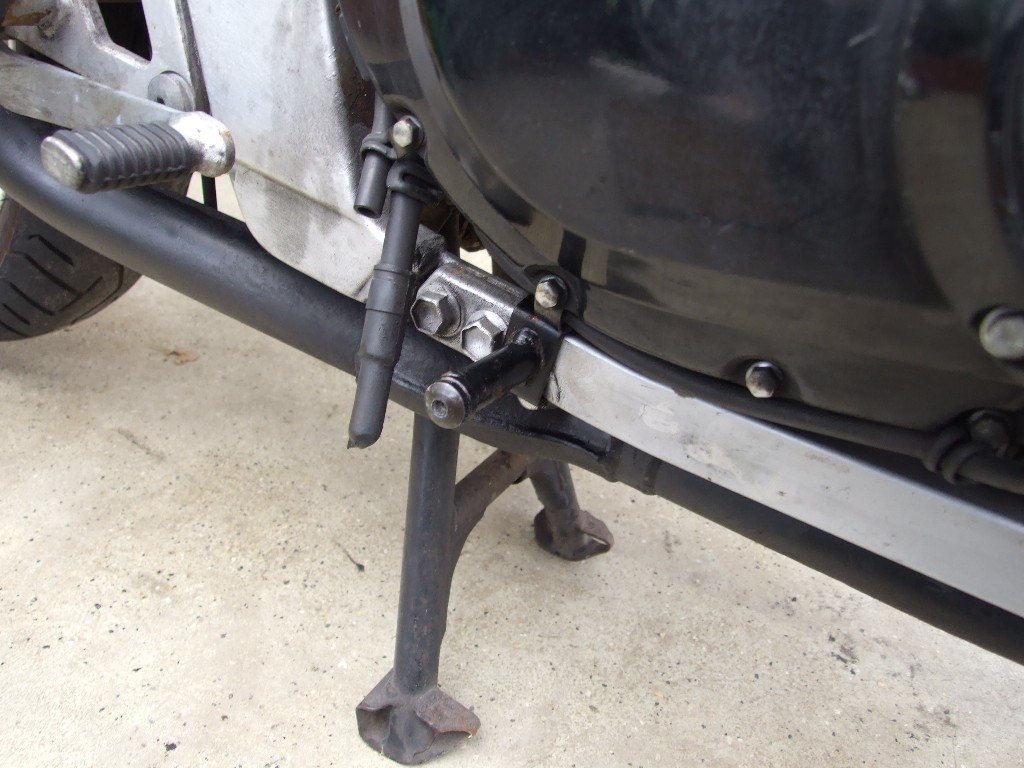

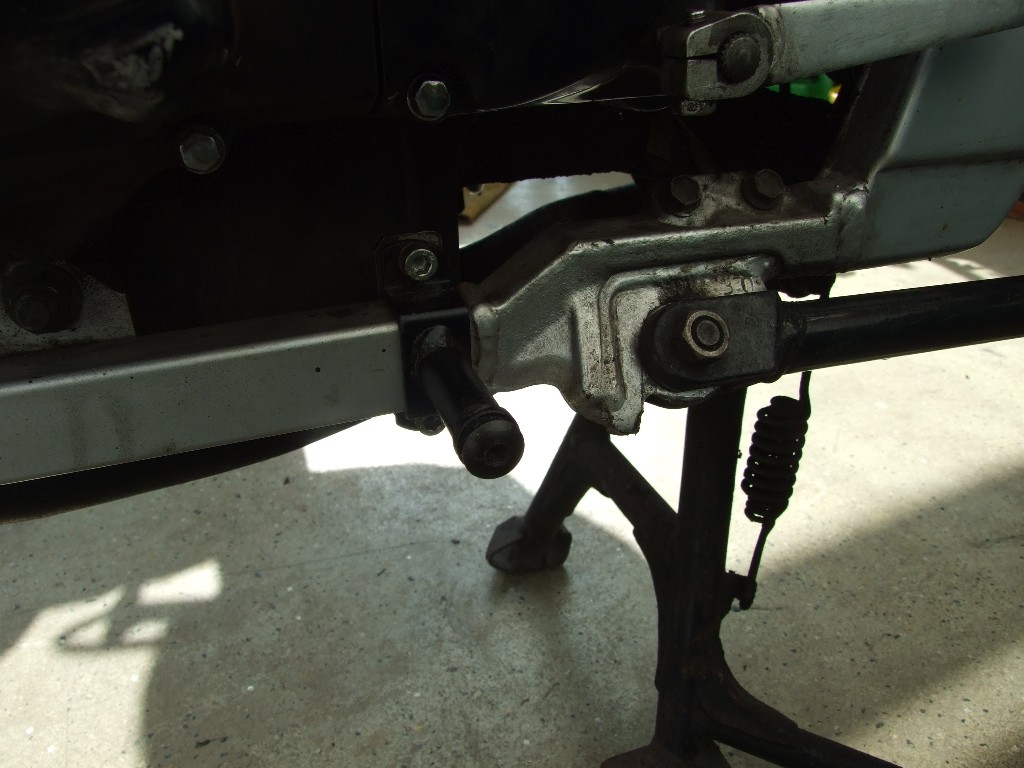

Hier die Positionen für die 4 kleinen Halter:
[attachment=6:3varxnpm]Halter 1.jpg[/attachment:3varxnpm]

[attachment=5:3varxnpm]Halter 2.jpg[/attachment:3varxnpm]

[attachment=4:3varxnpm]Halter 5.jpg[/attachment:3varxnpm]

[attachment=3:3varxnpm]Halter 6.jpg[/attachment:3varxnpm]

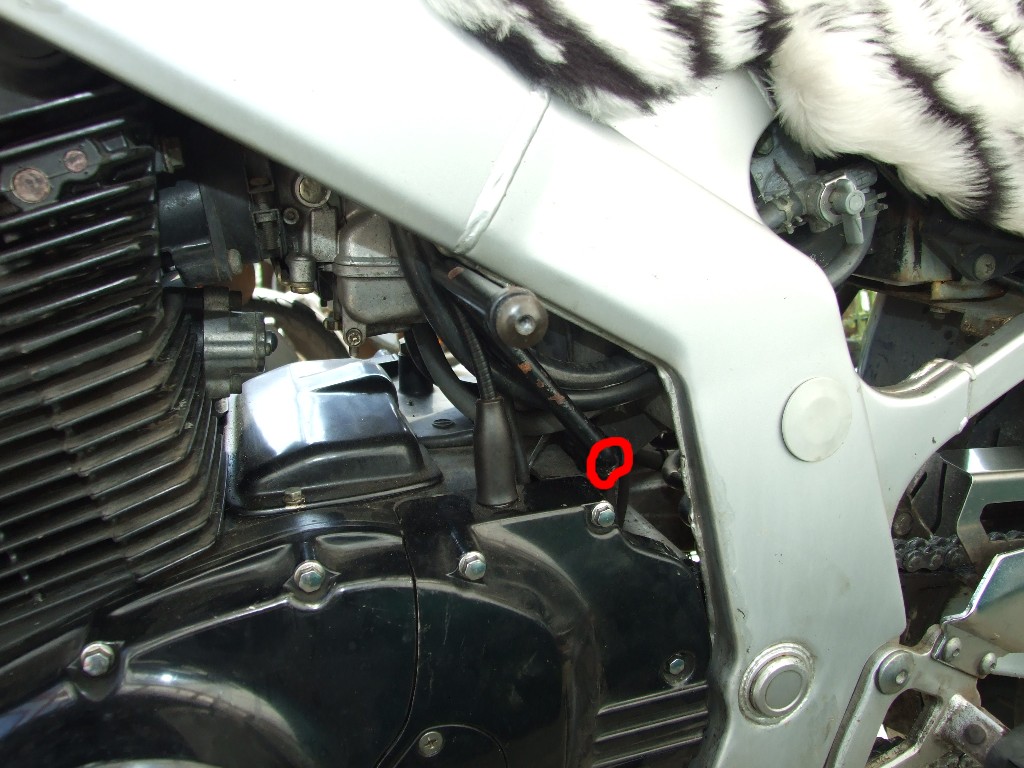

Die beiden langen Winkel kommen an den oberen Motorhaltebolzen, den musst du
also komplett rausziehen:
[attachment=2:3varxnpm]Halter 3.jpg[/attachment:3varxnpm]

[attachment=1:3varxnpm]Halter 4.jpg[/attachment:3varxnpm]

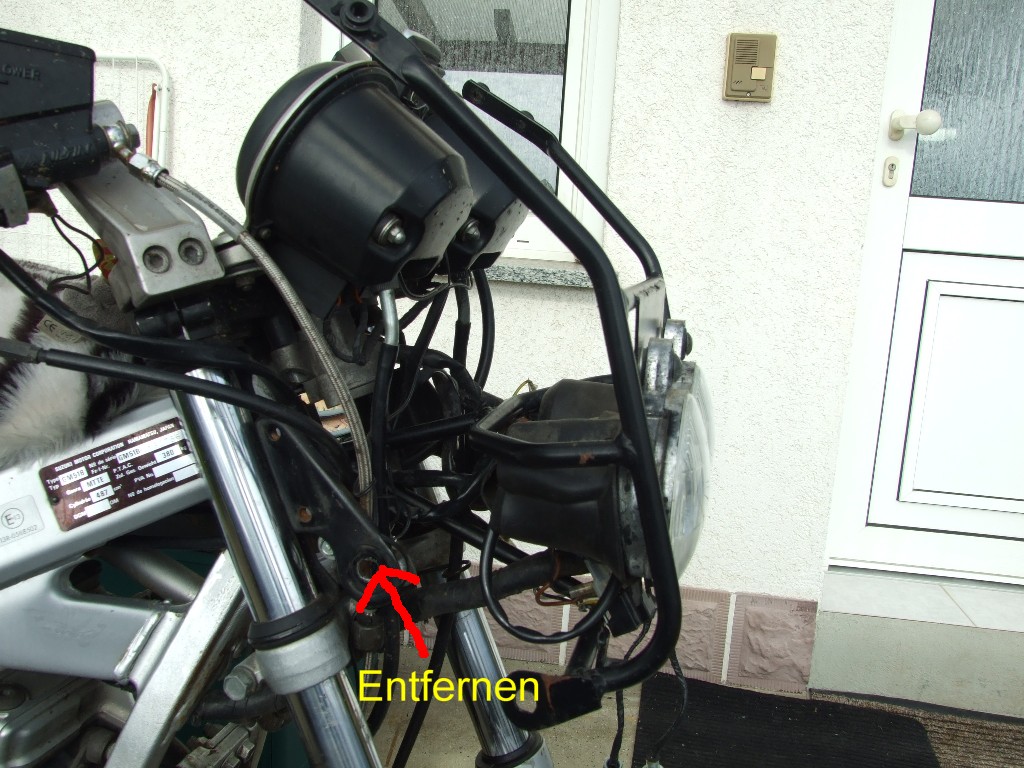

Hier noch ein Bild von der Lampenmaske, die Halter von dem Rundscheinwerfer sind
da noch dran, die müssen auch abegbaut werden, da sonst beim Einlenken Kabel
beschädigt werden können.

**Eagle** · 17.09.2008, 17:50:51

Schick mal deine e-mail Adresse per PN.

Gruß Uwe

17.09.2008, 20:42:33

Nehm ich auch!

Adresse solltest du noch haben, oder?

Chris83 · 17.09.2008, 21:31:31

Danke die Bilder nhelfen mir schon mal weiter.

Mugazombi · 24.09.2008, 07:14:17

Ich auch bitte!

24.09.2008, 21:16:34

Könnte mir jemand bitte ein Bild machen/zeigen, wie das Geweih genau befestigt wird?
Einfach den Bügel direkt geweih ohne was dazwischen?

**Saugwurmmensch** · 24.09.2008, 22:06:15

Ja, die Halter sind alle ohne was dazwischen.
Das öffnet dem Rost natürlich Tür und Tor, scheint aber so gedacht zu sein.

murdock · 25.09.2008, 07:01:15

eine anbauanleitung hübsch mit bildchen gibts hier.

25.09.2008, 14:27:09

Ich hoffe mal diesen Teil klick, ist bei den Doppelscheinwerfern nicht mit dabei.. denn das habe ich nicht

Ich habe nur den Bügel und der passt theoretisch direkt ins Geweih.

murdock · 25.09.2008, 14:30:50

Zitat:

Zitat von Benni

Ich hoffe mal diesen Teil klick, ist bei den Doppelscheinwerfern nicht mit dabei.. denn das habe ich nicht.

stimmt, die anleitung ist auch für die elliptic, bei der superbike verkleidung ist das geweih ein teil, das mit einem einfachen metallbügel gehalten wird.

25.09.2008, 14:34:27

Hier fehlt der ausatme Smiley

05.10.2008, 14:47:54

Zitat:

Zitat von Tobe

[attachment=4:30wf78xm]Halter 5.jpg[/attachment:30wf78xm]

Kriege diesen Halter nur mit leichten Hammerschlägen über den Rahmen und dann mit dem hinteren Blech nurnoch mit einer Schraube Fest. Es scheint zu halten, aber normal ist das nicht, oder?

Gibts da nen Trick?

/e: Hmm, das mit dem Bild geht nicht!

Da wo die Überläufe enden. Unten rechts.

05.10.2008, 15:38:26

Wollte mich mal kurz für den Thread bedanken. Hat mir geholfen, meine Vollverkleidung zu montiern. Hat gerade mal 3 Stunden gedauert...mit abbau der alten Teile und Anbau der kompletten Halter und der Verkleidung mit Lampe...

Beim nächsten mal geht es schneller, da alle Halter dann an Ort und stelle sind

murdock · 05.10.2008, 17:21:56

Zitat:

Zitat von Benni

Zitat:

Zitat von Tobe

[attachment=4:154bhvlv]Halter 5.jpg[/attachment:154bhvlv]

Kriege diesen Halter nur mit leichten Hammerschlägen über den Rahmen und dann mit dem hinteren Blech nurnoch mit einer Schraube Fest. Es scheint zu halten, aber normal ist das nicht, oder?

Gibts da nen Trick?

/e: Hmm, das mit dem Bild geht nicht!

Da wo die Überläufe enden. Unten rechts.

tausch mal die unterschiedlichen halter aus, bei gebrauchten vvks sind die teilweise so verbogen, dass die nur noch da passen, wo sie vorher montiert waren.
genau der hatte bei mir damals auch schwierigkeiten gemacht, da hat nur einer der halter vernünftig gepasst.

Mupra1 · 24.04.2021, 18:21:08

Huhu ich habe mir auch die verkleidung besorgt. Nur die frage wie habt ihr das Geweih an das moped bekommen? Ich glaube bei mir fehlt etwas. Kann mir da einer weiter helfen

Jim Knopf · 24.04.2021, 18:30:11

Da ist normal 1 U Schelle mit dabei.

Ähnlich wie auf dem Bild:

Rapido · 25.04.2021, 00:12:23

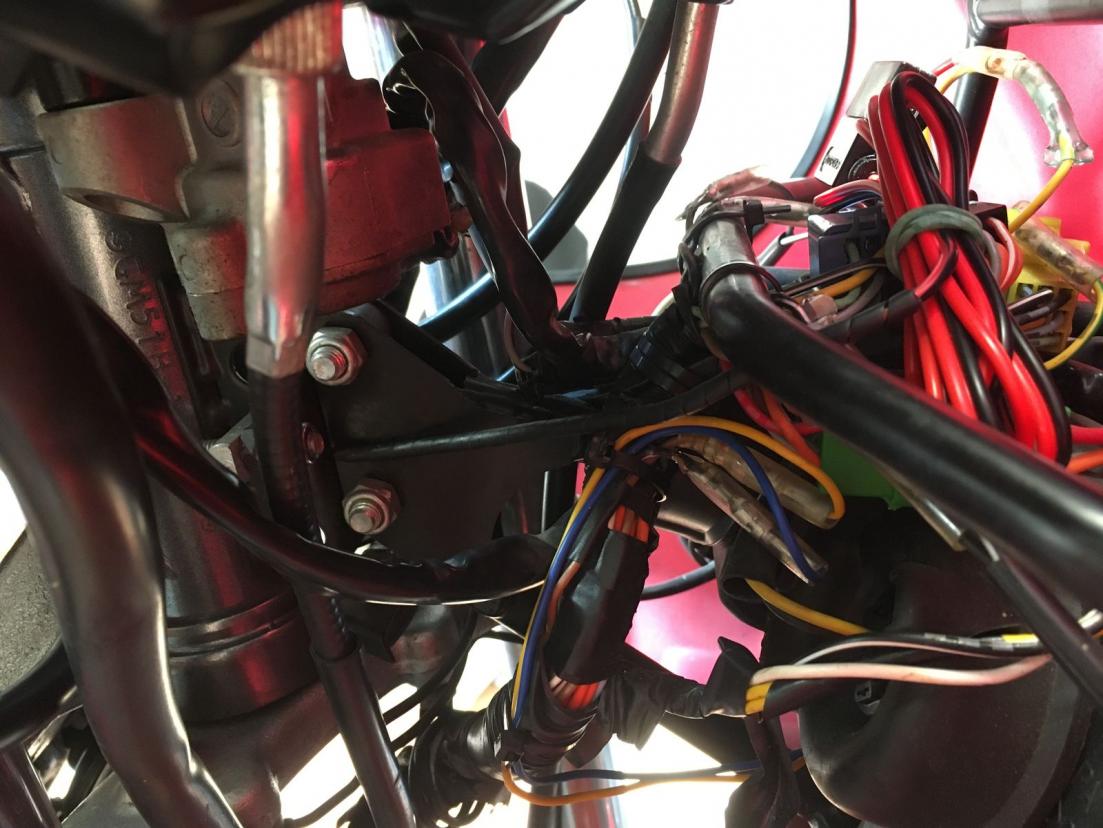

Ich habe zufälligerweise ein paar Fotos wo der Anbau ansatzweise zu sehen ist:

Toni2012Berlin · 25.07.2025, 08:07:44

ich hab versucht, umzusteigen auf GS500F.
Da kam n 200Dez. lautes Feuerwehrauto an , hupte, laserte
und Scratch, habe ich einen Lackschaden versehentlich oder wie auch immer an der Seite!
Verhext! Hat Jemand Lack gegen rot? Besser als t... ?
-haha!!
