instrumentenbeleuchtung..

[Satan]

hallo

ne frage:
meine gs, bj 92, hat die std instrumentenbeleuchtung
ich hätte aber gern ne blaue
lämpchen blau anmalen ging nich so wie ichs mir vorgestellt hab.
und der nette mensch beim stadler meinte blaue lämpchen seien illegal (juckt mich aber wenig)

ich hab hier im forum gesehen dass einige LED's verbaut haben, nur wie?

[Kunibert Babenco]

fang dir nr paar glühwürmchen die leuchten auch
nee im ernst wennn dann blaue leds guckm ma inner suche

hab heut n blauen koso gesehn sah echt geil aus

ich schlaf jetzt meinenen rausch aus
bis morgereeeeeeennn

fer kunibäääääärt *ehhehehehehehehehehheheeh*

[berndy]

Guckst du in Umbaustories, musst halt auch mal suchen, dauert eben etwas. Hier mal ein Anfang zum suchen:

search.php?keywords=Instrumentenbeleuchtung&terms= all&author=&sc=1&sf=all&sk=t&sd=d&sr=posts&st=0&ch =300&t=0&submit=Suche

Die Beleuchtung der Instrumente ist eigentlich nicht so genau vorgeschrieben. Du musst die nur richtig ablesen können.

Für die nächsten die Fragen *g*
Ich kann euch gerne ein Bild schicken!

Lg Daniel

[Chris Tucker]

@Flipstar1
selbst gemacht??? zugelassen???

Wieso sollte es nicht zugelassen sein? Muss nur leuchten und gut Ablesbar sein.

[Saugwurmmensch]

Ja, bei der Tachobeleuchtung ist sowas erlaubt.
Bei Standlicht und Co aber nicht.

Hier in diesen Thread gehts auch einzig und alleine um die Instrumentenbeleuchtung oder etwa nicht?

[Saugwurmmensch]

Klar, Mr. Neunmalschlau.
Das weißt du und das weiß ich.
Wollte das nur nochmal gesagt haben, damit die weniger eifrig lesenden User die Informationen nicht schlampig über einen Kamm scheren und dann Quatsch machen.

ok... hehe.. dann sind wir uns ja einig *g*

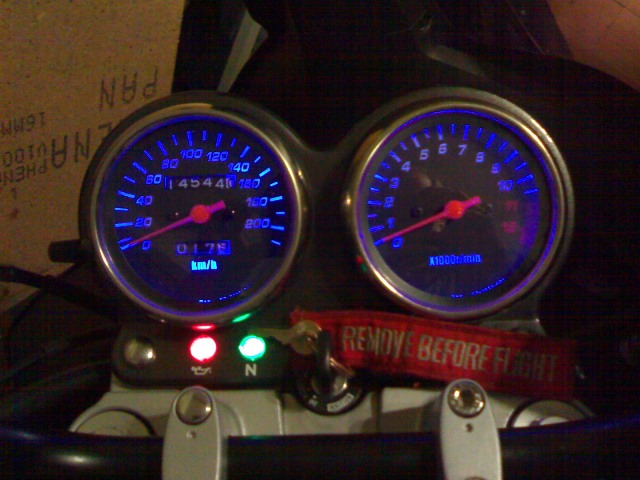

So aber hier nochmal ein Bild von meiner Tachobeleuchtung!

allerdings sieht es heute noch ein bissl gleichmäßiger aus... hab nochmal nachgearbeitet!

[attachment=0:3l2tz93h]Tachoumbau LED blau2.jpg[/attachment:3l2tz93h]

[Allak]

So Rechner war kaputt nu bin ich wieder hier.

Natürlich wie immer direkt mit einem Problem. Will deswegen aber keinen neuen Thread aufmachen
Meine Tachobeleuchtung ist kaputt, daher muss ich neue Birnen auswechseln. Nun wollte ich direkt LEDs verbauen.
Die Auswahl ist groß, mein Fachwissen klein, also welche ist die beste?


http://www.ledtex.de/ledlampew2192dg...523c3fb16b5924 (3000 mcd 35° Winkel)
http://www.ledtex.de/ledlampew2192dg...523c3fb16b5924( 800 mcd 57° winkel)
http://www.ledtex.de/ledlampew2192dg...523c3fb16b5924 ( 70mcd 165° Winkel)

Brauch ich sonst noch was? Widerständer o.Ä?

[Multiman]

Zitat von Mink

So ich habe den Erfahrungsbericht fertig und freigeschaltet bekommen:
>>KLICK MICH<<

sollte dir helfen (der thread dazu ist 2 unter dem hier )

Also der Abstrahlwinkel ist gerade beim Tacho ganz wichtig. Ich würde an deiner Stelle die mit dem größten Winkel nehmen und sie noch mit Sandpapier ein wenig anschleifen! (rundrum das es milchig aussieht) Dann bekommst du es recht gleichmäßig zum leuchten.

mfg

[Mink]

Zitat von Multiman

sollte dir helfen (der thread dazu ist 2 unter dem hier )

Danke!

Die vierer LED (Helligkeit: 3000mcd, Ausleuchtung: 35°) ist perfekt, da sie eine der Hellsten ist und der Winkel ausreicht. Sieht man auch an den Bildern in meinem Erfahrungsbericht (das unterste Bild ist mit der vierer LED das andere mit der runden).
Sorry wegen der schlechteren Qualität aber ich habe nur mein Handy zum fotografieren und habe auf eine geringe Größe wert gelegt. Zum Verdeutlichen dürfte es aber reichen.

Widerstände etc. braucht man nicht. Probleme habe ich gar keine mit den LEDs. Beim Verbauen auf die Polung achten!

[Satan]

soo, hab mir jetz welche gekauft, da ich die auch noch für eine andere beleuchtung am moped brauche..
haben 7000 mcd (nein das wird nicht zu hell) und 435 ohm
werde pro instrument 4 stück verbauen
weiß nur noch nich wie ich die schalten soll
mfG

also am besten parallel weil wenn dann mal eine kaputt geht leuchten die anderen weiter. ich meine das passiert extrem selten aber ich hab es auch schon gehabt... aber wieso nimmst du 435 ohm? Ich nehme immer 470 ohm... dann sind sie nicht zu hell und ich habe pro instrument mehr als nur 4 genommen glaube 12 hab ich... ist zwar mehr arbeit aber dafür hinterher auch gleichmäßiger

[Satan]

470 für 12 lämpchen parallel?
ok...
hm,

hast du dann einen vorwiderstand + lämpchen + lämpchen usw.. genommen oder widerstand + lämpchen + widerstand + lämpchen usw...?

ich hab für jede LED nen Widerstand... naja diese paar ohm machen den kohl auch nicht fett *g* die hatte ich halt noch...

[Bl4ckdr4g0n]

Zitat von Satan

470 für 12 lämpchen parallel?
ok...
hm,

hast du dann einen vorwiderstand + lämpchen + lämpchen usw.. genommen oder widerstand + lämpchen + widerstand + lämpchen usw...?

Welche der beiden Möglichkeiten man nimmt ist kaum ein Unterschied. Nur musst du, wenn du einen gemeinsamen Vorwiderstand nutzt, darauf achten, dass dein Widerstand auch für die entsprechende Leistung geeignet ist. Auch wenn LEDs keine hohe Leistung haben summiert es sich bei 12 doch schon soweit hoch, dass es bei handelsüblichen 1/4 W Widerständen durchaus knapp werden kann und man andere Widerstände braucht. Ob man jetzt ein paar Cent in andere oder in mehr Widerstände steckt ist da jedem selbst überlassen. Ich empfehle, solange kein Platzmangel herrscht, mehr Widerstände. Diese gehen zwar genauso selten kaputt wie LEDs, aber es kann durchaus vorkommen.

Naja also wie gesagt, ich hab so um die 10 bis 12 LEDs und die parallelgeschaltet... das haut mit den 1/4 Widerständen schön ganz gut hin...

[verbali]

Was zum Henker ist ein Viertel Widerstand?











Gruß
Verbali

[Saugwurmmensch]

vielleicht 250mOhm?

[verbali]

Oder man nimmt irgendeinen, und sägt 25% ab












Gruß
Verbali

Also 1/4 Watt-Widerstand heißt das...das ist die Nennleistung... ganz sicher bin ich mir nicht...

[verbali]

Und wieviel Ohm?









Gruß
Verbali

[Saugwurmmensch]

elektrischer Widerstand
Widerstand als Bauteil
E-Reihe zur Abstufung


Edit:
Es gibt wohl tatsächlich diese Angabe für die Nennleistung, damit der Widerstand bei zu hohen Strömen nicht verglüht.
So'n 4W Widerstand ist schon ein feistes Keramikbürschchen...

Als Kaufbezeichnung braucht man aber doch immernoch den Widerstand des Widerstands.

[Satan]

hm jo...ich werd sie parallel schalten, pro led ein widerstand mit 470 ohm (oder warns 435 ohm..bin mir nicht so sicher)
