DB-01R anschließen

[dabusinessfrog]

Hallo Leute!

Hoffe das ist der richtige thread....

Hab mir für meine GS500 nen Digitaltacho von koso gekauft und hab jetzt so meine problemchen beim anschließen:

Welche kabel sind genau wofür?
Blinker sind schon klar und funktionieren auch schon. strom hat das dschungelgelöt und die Ölanzeige funktioniert auch.
Problem: Neutralanzeige läuft gar nicht und Die Fernlichtanzeige geht an sobald ich das Licht anschalte.

Bin ich einfach zu dämlich oder hab ich nen scheiss tacho gekauft? oder beides?

richi

[BobderBaumeister]

das mim neutral hab ich auch...sag dir bescheid wenns funzt...beim licht haste wohl einfahc nen falches kabel hingemacht....geht bei dir der drehzahlmesser wenn ja...warum..meiner geht nich können uns ja gegenseitig aushelfen bei dem problemchen

[verbali]

Zitat von dabusinessfrog

...

Bin ich einfach zu dämlich oder hab ich nen scheiss tacho gekauft? oder beides?

Wenn, dann bist du nicht alleine Schuld.

Die Koso sind recht einfach aufgebaut, dafür sind sie halt billig

[ndhsu2]

Hallöchen.

Hab auch gerade den Koso Tacho verbaut. Bei mir hat der Tacho das Neutral-Signal auch nicht erkannt.
Ist anscheinen kein 100%ige Masse. Hab es mit nem Relais gelöst.
Ich schalte mit dem Neutral-Signal das Relais an und das schaltet die Masse durch und schon gehts.

Wenn du hilfe brauchst um das Relais anzuschließen sag bescheid.

MfG Alex

PS: und du bist sicher mit dem 12V Plus vom normalen Licht an den Fernlicht eingan gegangen. Ein Kabel bleit über vom GS-Kabelbaum. denn beim Koso ist das Licht immer an

[ndhsu2]

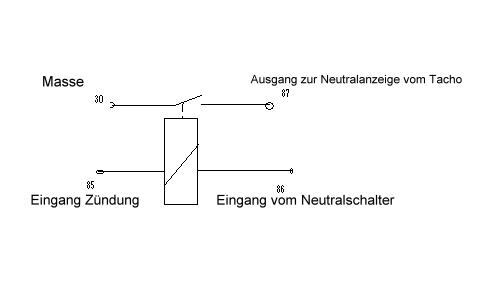

Mal ein Schaltbild zur Belegung vom Relais.

[BobderBaumeister]

also bei mir bleibt des orangene kabel über vom gs kabelbaum...aber ich werd das mim relais noch probiern....das des neutral funzt.... wie sieht bei dir aus mim drehzahlmesser...ich hab kein signal...scheißendreck

[ndhsu2]

das ding in gang zu kriegen war übelst schei...
Drehzahlmesser ging erst auch nicht, egal wo ich ihn angeschlossen hatte.
musst im Einstellmenü ; 4 2 Hi ; einstellen.
Und eher ich herausgefunden habe, das man die die Magnetanzahl zweistellig eingeben kann ( obwohl nur 6 Stück dabei sind) hat auch gedauert.
Bei mir war dann 04P die richtige Einstellung, für 4 Magnete.

MfG Alex

[BobderBaumeister]

super danke

[dabusinessfrog]

hey Leute!

schonmal vielen vielen Dank!!

Kann mir vielleicht jemand den gs kabelbaum erklären ? Vielleicht hab ich ja was falsch angeschlossen... die anschlüsse auf der db01 seite sind klar.
Hab jetzt orange als plus und schwarz/weiß als masse. richtig?
welcher bleibt denn über?

[BobderBaumeister]

also ich habs so belegt wie auf dem bild hoff ich gut erkennbar: mein tacho bekommt den strom über den lichtschalter...das orangene kabel vom kabelbaum sieht man oben is bei mir übrig aber wie gesagt neutral geht ja noch nicht kann sich also ändern...aber so wies da angeschlossen is funzt zumindest der rest...
[attachment=0:1zxd7kgn]PICT0703.JPG[/attachment:1zxd7kgn]
Dafür hab ich wieder nen problem...mit eingeschalteter Zündung blinken alle blinker und die blinkkontrolleuchte...läuft das mottorrad blinken blinker normal aber kontrolleuchte leuchtet nur noch und blinkt nichtmehr...so a schmarrn woran kann denn sowas liegen??

achja und drehzahlmesser funzt..danke nochmal

Wenn Du vom Kabelbaum Neutral ohne Relais anschließt (blau-schwarz), dann bleibt nur am Koso ein Kabel übrig -> Tankanzeige (grün). Wenn orange am Kabelbaum übrig bleibt ist das schlecht. Das ist plus.
